半导体静电卡盘核心分层结构与工作机理解析

  【天极网IT新闻频道】静电卡盘(Electrostatic Chuck，ESC)是半导体刻蚀、沉积、离子注入等晶圆制程的核心夹持部件，依靠静电吸附替代传统机械卡盘，实现晶圆无应力、高精度、恒温固定。下文从自上而下分层结构和核心工作机理两部分彻底拆解。

  核心分层结构(自上而下，逐层拆解)

  一、凸点结构：晶圆保护及氦气散热

  静电卡盘吸附面不是完全平面，而是在陶瓷介电层表面，加工出微米级的微小凸起阵列。

  典型形态：圆柱形、圆台形、方形、环形

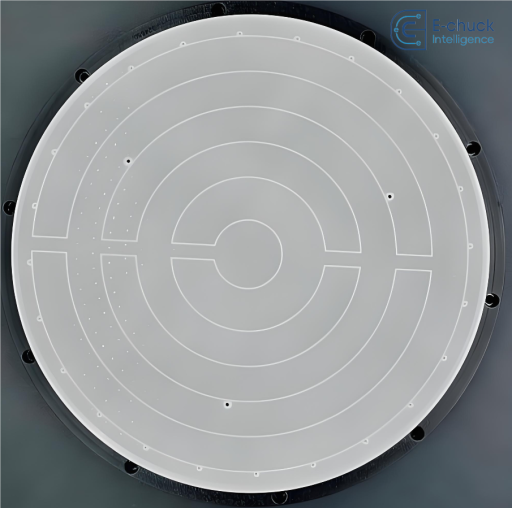

  图示：圆形凸点结构

  1.核心作用 ：晶圆保护(关键)

  避免晶圆背面直接硬接触

  · 晶圆(Si)很薄、很脆

  · 若全平面接触：

  微观粗糙度 → 局部应力集中 → 崩边、裂纹、滑移

  陶瓷颗粒、杂质 → 划伤晶圆背面 → 污染腔体

  · 只有凸点顶端和晶圆接触

  · 接触面积小(<35% 总面积)

  · 压力分散，无局部高压点

  作用总结：✅ 防划伤✅ 防崩边✅ 防背面污染✅ 防热应力翘曲破裂

  2.核心作用 ：氦气散热(工艺温控灵魂)

  这是凸点核心的功能：构建氦气散热通道。(真空下无法靠空气导热)

  · 工艺腔：高真空

  · 固体接触导热：差、不均匀

  · 必须靠背吹氦气(He Backside Cooling) 强制换热

  凸点 = 氦气流动的 “空间支架”

  凸点高度 = 氦气间隙厚度

  · 间隙：5–100 μm

  · 氦气压力：几 Torr 左右

  热量路径：晶圆 → 氦气间隙 → ESC 陶瓷 → 内部冷却流道

  3. 没有凸点会怎样？

  · 晶圆贴死 → 无气隙 → 局部过热 / 过冷 → 温度不均 → 线宽偏移、刻蚀异常

  · 氦气吹不进去 → 温控失效

  总结：凸点结构 = 晶圆的 “微型支架”

  · 支架撑起间隙 → 氦气流通 → 高精度温控

  · 只小点接触 → 保护晶圆不划伤、不破裂

  它是静电卡盘实现高均匀性、高良率、无损伤夹持的关键结构之一。

  二、电极层：静电吸附与工艺控制的基石

  电极层是静电卡盘(ESC)的电场发生源，是决定吸附力大小、均匀性、残留电荷、温控精度、晶圆带电安全性的核心层，直接定义整台 ESC 的性能上限。

  1. 电极层的核心定位

  · 不直接接触晶圆，埋在介电层下方

  · 通入直流高压(±100 V ~ ±5 kV)，建立稳定静电场

  · 实现两大功能：

  1. 静电吸附：把晶圆牢牢吸在 ESC 表面

  2. 工艺控制：吸附力可调、去吸附干净、无晶圆带电、无残留

  一句话：电极层 = ESC 的 “心脏”，电场 = 吸附的动力源。

  2. 电极层基本结构与位置

  典型三明治结构中：

  · 上：介电层(Al₂O₃/AlN)

  · 中：电极层(核心)

  · 下：介电层(Al₂O₃/AlN)

  电极是埋入式薄膜 / 金属印刷，被陶瓷完全包裹，不暴露、不放电、不污染腔体;

  3. 电极两大类型：单极 vs 双极(关键)

  ① 单极电极(Unipolar)

  · 结构：一片完整电极

  · 特点：结构简单、相同面积相较于双极型吸附力大;

  ② 双极电极(Bipolar)

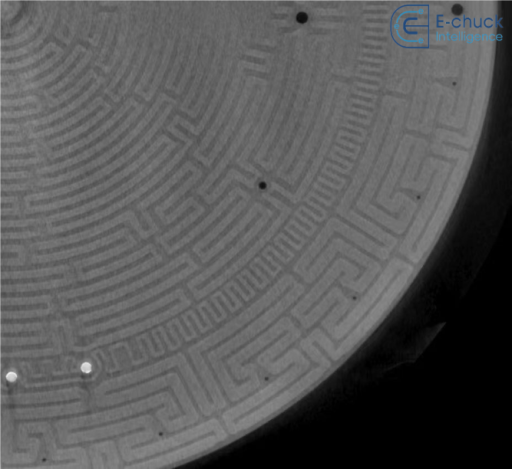

  · 结构：正负两组电极交错排布;例如：叉指形，同心圆环，扇形分区

  · 特点：自身形成电场回路，不依赖等离子体;吸附力更均匀;

  4.电极材料与工艺要求

  电极必须满足：耐高温(几百℃);不挥发、不放气、耐等离子体环境;导电性好、长期不氧化;

  常用材料：Mo(钼);W(钨); 厚膜电阻浆料等

  常见制备工艺：薄膜溅射 / 厚膜丝网印刷;与陶瓷共烧 / 钎焊 / 层压一体化成型;

  总结：电极层 = 静电卡盘的 “动力与控制中枢”

  · 负责电场发生、吸附力调节、残电消除

  · 直接决定 ESC 能否做到：吸得稳、放得快、控得准、不伤片;

  三、陶瓷材质：导热与绝缘的平衡之选

  陶瓷介电层是静电卡盘核心的功能层，它必须同时满足：高绝缘 + 高导热 + 耐高温 + 耐等离子体腐蚀 + 与硅热匹配是典型的多性能平衡材料，也是 ESC 技术壁垒高的部分。

  1. 陶瓷层的核心定位

  · 位于电极层上方，直接面对晶圆与真空等离子体

  · 上表面带凸点结构

  · 中间承载：双极 / 单极电极

  · 作用：

  1. 隔离高压：电极与晶圆不击穿

  2. 传递静电场：让库仑力 / J-R 力稳定作用

  3. 高效导热：把晶圆热量快速导走

  4. 耐蚀抗污：抵御刻蚀等离子体、不产尘

  一句话：陶瓷 = 绝缘骨架 + 电场通道 + 导热桥梁

  2. 主流两大陶瓷体系(行业标准)

  (1)氧化铝陶瓷 Al₂O₃

  传统、成熟、性价比高

  · 绝缘电阻率：极高 >101⁶ Ω・cm

  · 导热系数：20–30 W/m·K

  · 工艺：烧结成熟、易加工、可做精细凸点

  优点：绝缘极强，适合库仑型 ESC;加工工艺较为成熟;颗粒污染低;

  缺点：导热一般，不适合高功率热负荷工艺;

  适用：中低温工艺;PVD、CVD、非高功率刻蚀;对成本敏感的设备;

  (2)氮化铝陶瓷

  高导热 + 高绝缘 = 完美平衡

  · 绝缘电阻率：101⁴–101⁵ Ω·cm

  · 导热系数：170–230 W/m·K→ 是 Al₂O₃的 8–10 倍

  · 耐等离子体刻蚀能力强

  优点：散热极强，适合高功率刻蚀;

  缺点：价格高;烧结难度大;材料脆性更高;

  适用：先进逻辑 / 存储芯片(7nm/5nm/3nm);强等离子刻蚀、ICP、RIE;高精度温控工艺;

  陶瓷介电层是静电卡盘的 “功能皮肤”，在绝缘、导热、耐蚀、结构强度之间做平衡。Al₂O₃ 侧重高绝缘、低成本;氮化铝侧重高导热、高精度温控，是先进制程首选。它决定了 ESC 能否稳定吸附、高效散热、长期可靠工作

  四、加热层：温度控制的核心引擎

  在静电卡盘(ESC)里，加热层不是简单 “发热”，而是晶圆温度均匀性的核心引擎。它和冷却流道、氦气背吹、陶瓷导热一起，构成完整的晶圆精密温控闭环，直接决定先进制程的线宽均匀性、刻蚀精度与良率。

  1. 加热层的核心定位

  · 位置：埋在电极层下方，部分静电卡盘共烧在陶瓷内部;

  · 功能：

  1. 把晶圆快速升到目标温度(常温～50-100℃，高端可达150℃+)

  2. 补偿腔室冷壁、等离子体、气体吹扫带来的热量流失

  3. 实现全盘面温度高度均匀(±0.5℃甚至更高)

  4. 配合冷却系统做快速升降温、温度闭环控制

  5. 加热层 = 晶圆温度的 “动力源”，决定温控的速度与精度。

  加热层是静电卡盘温度控制的核心引擎，以埋入式钨丝 / 加热板结构实现分区、均匀、快速加热，与冷却系统、氦气散热协同，实现晶圆 ±0.5℃级超高精度温控，是保证刻蚀、沉积等工艺良率与重复性的关键。

  五、冷却流道与氦气背吹：散热与温控的另一半 

  如果说加热层是温度控制的 “核心引擎”，那冷却流道 + 氦气背吹就是温控系统的 “散热与均衡中枢”。一热一冷、一攻一守，共同实现晶圆±0.5℃ 甚至更高精度的温度均匀性;

  1. 整体定位：加热 ≠ 温控，必须冷热协同

  · 加热层：提供热量、补偿损耗、抬升温度

  · 冷却流道：带走多余热量、稳定温度、防止过热

  · 氦气背吹：把热量高效地从晶圆传到 ESC 内部

  三者构成精密热平衡闭环：晶圆 → He 气间隙 → ESC 陶瓷 → 加热 / 冷却层 → 冷却流道 → 外部冷水机

  一、冷却流道结构：

  (1). 结构位置：位于 ESC底层、加热层下方，埋在金属基座内部，完全密封，不与真空腔相通。

  (2). 典型流道结构有：螺旋流道;蛇形 / 多分支并行流道;

  高端静电卡盘有分区冷却：中心 / 中环 / 外环独立流道，配合分区加热，实现全域温度精细补偿

  (3). 工作介质与参数：介质：去离子水(DI Water)+ 防冻 / 防腐蚀剂;温度：-50℃ ~ 80℃ 精密可调;压力、流量：闭环控制，保证热交换稳定;

  (4). 核心作用

  1. 快速带走大功率工艺产生的热量(刻蚀 / 沉积等离子体大量发热)

  2. 抵消加热层输出，实现精确控温(目标温度 = 加热 - 冷却(动态平衡))

  3. 抑制边缘过冷 / 过热(流道密度边缘可加密，补偿晶圆边缘散热快)

  4. 保证 ESC 本体温度长期稳定(不漂移、不形变、不影响平整度)

  二、氦气流道结构：

  (1). 为什么必须用氦气？

  · 真空环境下：空气导热几乎为零

  · 固体接触：面积小、导热差、不均匀

  · 氦气特点：导热能力在气体中强;惰性、不参与反应、无污染;分子量小，易流入微米级间隙;

  (2)散热机理(核心)

  热量传递路径：

  1. 晶圆正面工艺 → 产生热量

  2. 热量传到晶圆背面

  3. 氦气在微米间隙中强制导热

  4. 传到 ESC 陶瓷上表面

  5. 经陶瓷 → 加热 / 冷却层 → 冷却流道带走

  冷却流道是 ESC 的内部散热主干，负责稳定带走多余热量，实现冷热动态平衡;氦气背吹是真空下晶圆散热的高效桥梁，依靠凸点形成的微米气隙实现均匀导热。两者与加热层协同构成完整精密温控系统，是先进制程晶圆温度均匀性、工艺重复性、良率的根本保障。

  六、技术挑战与国产化进展

  1.核心技术挑战(行业共性痛点)

  ·多层共烧工艺：电极层与陶瓷介电层、基底层的共烧的核心是“热膨胀匹配”，国内企业因配方与烧结参数控制精度不足，易出现层间开裂、电极偏移，导致电场分布不均，吸附力偏差超过10%，难以满足先进制程要求;而国际龙头企业可实现±2μm的电极定位精度，层间结合强度远超国内产品。

  ·流道与通道集成：冷却流道与氦气背吹通道的精密加工，需在毫米级厚度的基座内实现均匀排布，国内产品的流道直径偏差、粗糙度较高，易导致冷却不均、氦气压力波动，影响温控精度;国际龙头可实现流道与电极、加热层的一体化集成，压降控制更优，温度均匀性可达±0.2℃。

  ·高精度温控技术：国内ESC的温控均匀性普遍为±0.5℃，且长期稳定性差，难以满足7nm及以下制程的线宽控制需求;国际先进水平可实现±0.2℃的温控均匀性，电荷保持时间≥120秒，而国产产品仅为60-85秒。此外，分区加热/冷却的精确调控技术不足，难以补偿晶圆边缘散热快、等离子体分布不均的问题。

  ·多物理场耦合设计：电场(吸附均匀性)、热场(温控精度)、结构应力(长期可靠性)三者相互影响，仿真难度极高。国内企业仍依赖传统试错模式，研发周期长、成本高;国际龙头则通过高保真度多物理场仿真技术，大幅缩短研发周期，提升产品可靠性。

  2.国产突破

  ·无锡宜恰高：作为国内静电卡盘国产化的核心企业之一，依托在产品研发、工艺适配、产业化落地等方面的核心能力，成为国内半导体制程中静电卡盘国产替代的重要力量，其核心优势围绕全规格产品覆盖、成熟的复刻与适配技术、快速的国产替代落地能力
